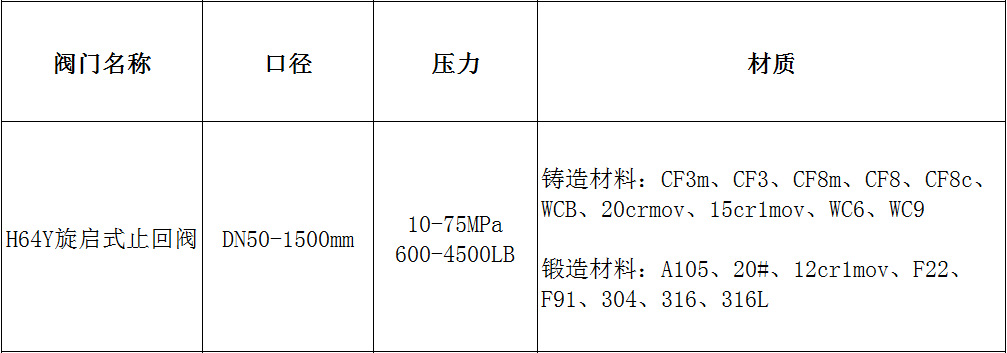

以上为压力和口径尺寸，压力和口径的尺寸按照标准设计或按用户要求

锻造、铸造材料可按用户需要提供，阀体和内件材料的选择按照压力和温度的使用条件确定。

    旋启式止回阀是能自动阻止流体倒流的阀门。它的阀瓣在流体压力作用下自动开启，流体从进口侧流向出口侧；当进口侧压力低于出口侧压力时，阀瓣在流体压差与自重等因素作用下自动关闭，以防流体倒流。广泛应用在冶金、电站、炼油厂和石化厂等管路系统。

一、主要特点

1、结构简单，动作可靠，流体阻力小于升降式止回阀，适用于较大口径的场合。

2、可借助流体的压力自动开启。

3、仅适用于单向介质中。

二、采用标准

1、设计标准：GB12236-89

2、检验和试验标准：JB/T9092-1999

3、结构长度：GB12221-1989

4、法兰连接尺寸：JB79-1994

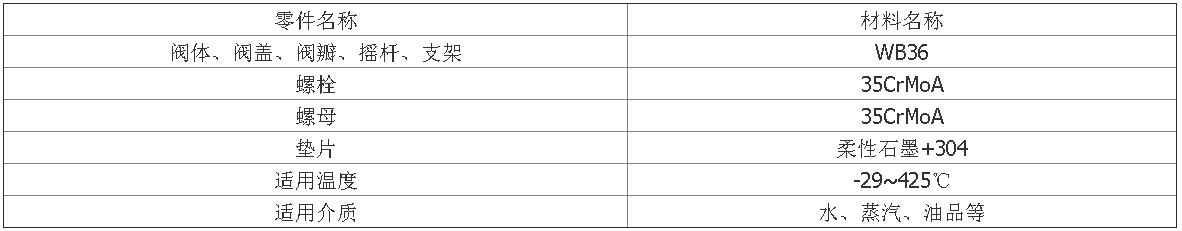

三、主要零件材料、适用介质和温度

四、保管、安装、使用及维护

1、阀门应存放在比较干燥的室内。

2、长期存放的阀门要定期检查两端的盖板是否完好、清除灰尘及污垢，并在阀门加工面涂防锈油，以防锈蚀。

3、安装前首先要核对阀门的标志，以确定该阀门是否符合要求，然后卸掉两端盖板，将阀门清洗干净。

4、关闭时，只要将介质截断即可。

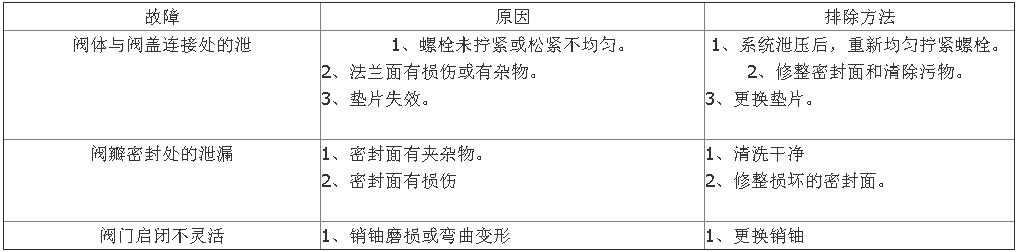

五、可能发生故障及排除方法

六、安全操作：

在系统泄压后，方可松动和调整阀盖与阀体的连接螺栓，以及侧法兰与管路的连接螺栓。

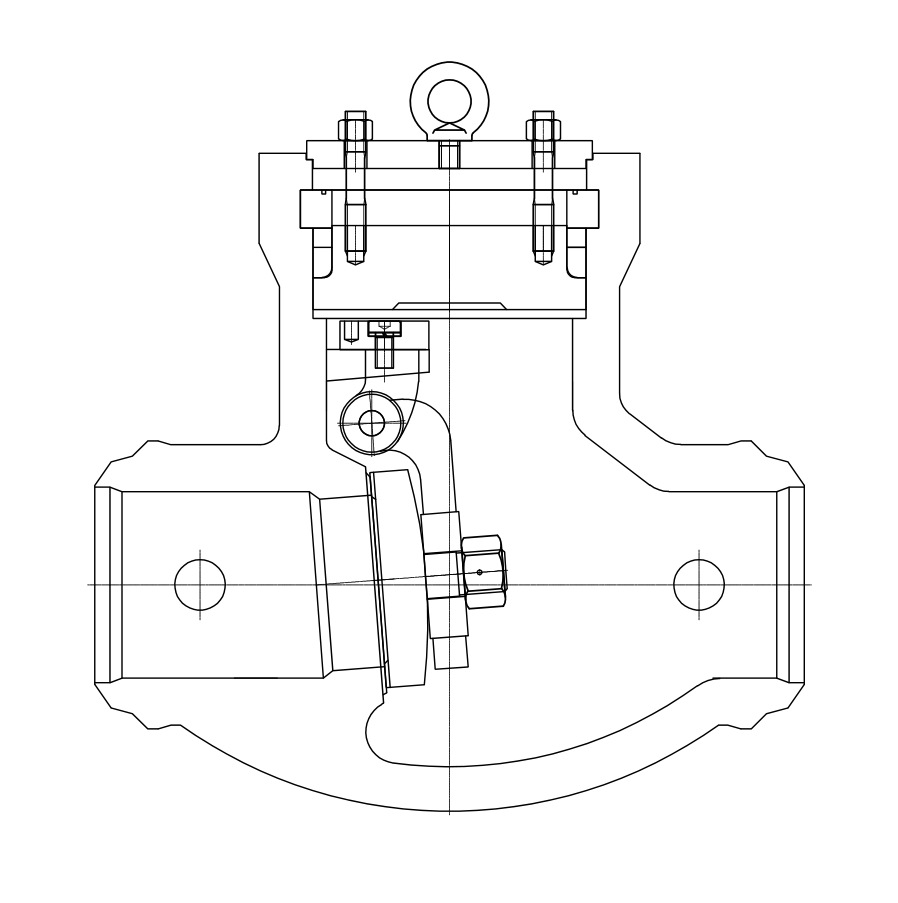

主要外形结构图：
