国标抽汽止回阀H664Y

国标抽汽止回阀H664Y

抽汽止回阀,H664Y,快速关闭逆止阀,快关阀,

阀门型号:H664H,H644Y

阀门品牌:双华阀门
连接形式:焊接
产品材质:碳素钢,不锈钢
公称通径:50~1000mm
适应介质:水,蒸汽
压力环境:0.6-10Mpa

抽汽止回阀产品综述:
    双华阀门设计、生产的抽汽止回阀是利用引进技术,在国外同类产品的基础上,采用目前先进的设计、制造、材料技术、重新开发的完全满足国内600MW、1000MW以下发电机组汽轮机抽汽系统需要的阀门产品,技术性能达国际先进水平,为国内外近百家电力企业提供了数百台质优价廉的产品,得到了众多用户的一致好评,已经替代部分进口,为国家节约了大量外汇。该系列产品主要用在600MW以下火力发电汽轮机抽汽系统,防止介质或水倒流,对汽轮机水泵等重要设施起到保护作用。其性能要求为在管道介质倒流、断电、事故等非常状态下,该阀门瞬间关闭,关闭时间小于0.5秒。

双华阀门完善的质保体系使高质量产品有了强有力保护。公司质保设备齐全,质保体系运行健康、有效、确保产品质量有保证,用户反映很好。

抽汽止回阀设计制造检验标准:
设计制造标准:ASME/ANSIB16.34、E101、JB/T3595
结构长度标准:JB/T3595、ASME/ANSIB16.10、GB/T12221
焊接端或法兰标准:GB/T12224、ASME/ANSIB16.25、GB/T9113、JB/T79~JB/T82
试验验收标准:JB/T9092、JB/T3595、ASME/ANSIB16.34、E101
抽汽止回阀特点:
设计制造验收标准采用ANSIB16.34、E101或JB/T3595,强度及密封性能完全符合标准需要,
真空状态下的阀门进行真空试验,整机寿命满足用户要求;
针对不同温度,主体材料采用碳钢或高温钢,密封面堆焊硬质合金;
阀瓣设计为经摇杆与阀杆活动连接,可与阀认密封面自对对中,保证密封面吻合;
阀座密封面倾斜一定角度,减少关闭时间,减轻冲击,保护设备本身和管道安全;
阀门配有阻尼重锤,可平衡关闭件动力矩,防止不锤的发生;
阀体内腔采用流线型设计,流通能力大,减小阀门阻力;
执行机构为弹簧复位式气缸或液压缸,并与阀门关闭件动作相对独立,执行机构故障不影响关闭件动作;
气缸戒液压缸内壁涂耐磨耐蚀层,可增加寿命,减轻动作阻力,使阀门灵活、可靠;
关闭件开启设有限位机构,避免开启过位造成损坏;
执行机构配有阀门开关位置信号输出、阀门开启位置就地指示;
也可根据用户具体要求进行针对性设计。

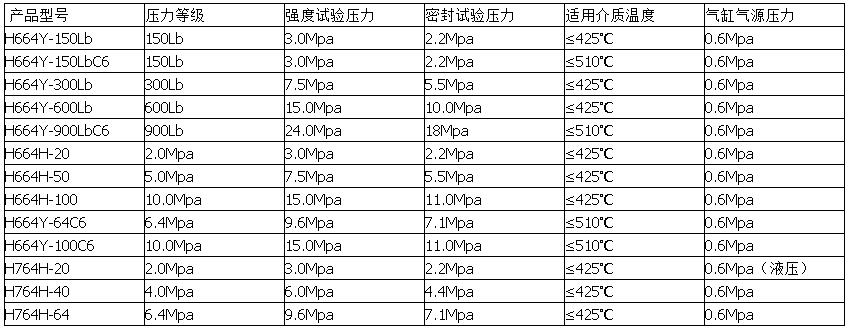

抽汽止回阀用途及性能规范:

H664Y阀用于电厂或热电厂抽气系统,或其它系统的和水等非腐蚀性介质管道上,防止汽轮机级负荷时汽轮机内的压力突然降低,抽汽管和各加热器内蒸汽倒流进入汽轮机内造成汽轮对片打碎,毁坏汽轮发电机的恶性事故,并防止加热器系统管道泄漏使水从抽汽紧密的关闭,确保在给水加热器出现水位超高时,气动装置部件接到液体逆流信号后,将汽轮机迅速隔开,给汽轮机或抽气系统以最大保护。


气路系统工作原理:

    气源来自压缩空气(气源压力0.4~0.6Mpa),经过球阀进入二位三通电磁阀,最后经过快排阀进入气缸进气口,止回阀打开。手动换向阀为运行中试验止回阀灵活性用。

   止回阀关闭时,电磁阀断电而关闭,切断气源,快排阀启动,排出气缸下腔空气,止回阀快速关闭。

    电磁阀、空气处理元件等控制部件,按汽轮机厂要求采用美国ASCO进口产品,也可按用户要求配备其它国内外厂家优质产品,以确保优良的性能和高可靠性。

结构特点
1、密封面堆焊Cr13系不锈钢或钴基硬质合金,有良好的耐磨性,密封性能稳定可靠。
2、当介质正向流动时,气缸下腔进气,与重锤共同作用,合阀瓣平衡地处在全开位置。当介质反向流动时,气缸活塞下腔迅速泄压,阀瓣在0.5秒内快速关闭。
3、重锤通过加长杆和拨叉作用于销轴,用以平衡和摇杆的重力矩,防止水锤现象的发生。当介质正向流动时,有助于打开阀门,并在运行中保持阀门的平稳和减少振动。
