抽汽止回阀H664Y/H644Y使用说明书

一、用途

     本产品使用于工作温度≤425°C的电站汽轮机的抽气系统的介质管道上，作为防止介质逆流的装置。抽气止回阀用于电厂或热电厂抽气系统，它快速、紧密的关闭，确保在给水加热器出现水位超高时，气动装置部件一旦接到液体逆流信号，把汽轮机迅速隔开，给汽轮机或抽气系统以最大的保护。

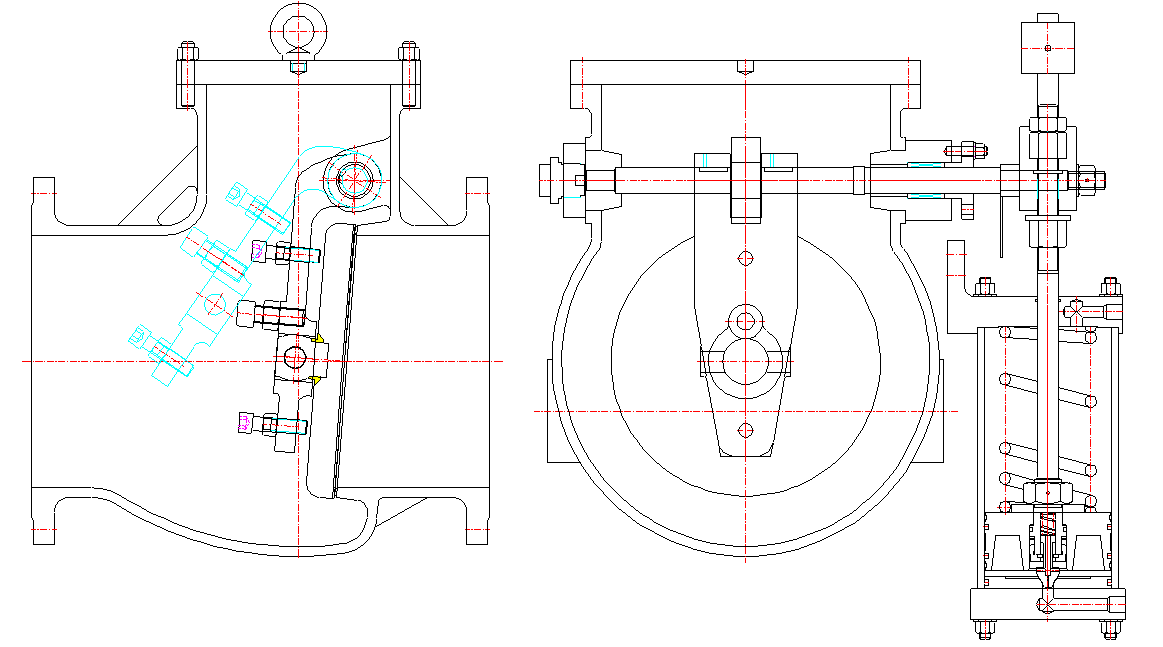

二、结构说明

1.关闭件阀瓣经摇杆活动连接，阀瓣绕摇杆旋转，可以使阀瓣准确的落在阀体密封面上，保证与阀门的吻合。阀门密封面堆焊司太立硬质合金，有良好的耐磨性。

2.阀体密封面倾斜，减少止回阀关闭时间，保证快速关闭。

3.该止回阀配有气缸，气缸内装有弹簧，当介质正向流动时，气缸进气孔进气，压缩弹簧，使阀瓣比较平稳的处在全开位置；当气源关闭时，气缸快速泄压，弹簧快速复位，使止回阀瞬间关闭。

4.根据系统气源情况，调整出口压力，使气缸把止回阀全开启。

5.气源压力在0.45～0.8MPa范围内。

三、保管、安装、使用和维护注意事项

1.止回阀应存放在干燥仓库内，其两端坡口涂上防锈漆并堵严，不得露天堆放。

2.存放时不得以气缸支承止回阀重量，以防缸杆弯曲。

3.安装前校对铭牌和阀体标志，确认是否符合要求，安装前检查两端封盖是否完好，留意无异物落入。

4.注意流向箭头与介质流向一致。
