一、 用途及性能规范

泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀），是用于防止离心泵在低于负荷运行时，由于过热、严重噪声、不稳定和气蚀而引起的损坏。只要泵的流量低于一定数值，阀的旁路回流口就会自动的打开，以此来保证液泵所必需的最小流量。

二、 工作原理

泵保护阀是连接在泵的出口位置，和止回阀一样，靠介质的推力打开阀瓣，在主通道压力不变的情况下，主通道的流量不同，阀瓣的开度不同，主阀瓣将确定在某一个位置上，主路的阀瓣通过一个杠杆，将主阀瓣的动作传递给旁路，来实现旁路的自

三、 优点

泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀、空排止回阀）,是多种功能集于一体的阀门。

具有以下显著优势：

1、自动再循环阀为自力式控制阀，杠杆的作用，会自动根据流量调整旁路开度（系统的流量调节），完全机械结构，依靠流量控制阀门，不需要额外的能源。

2、旁路流量可自动调节控制，阀门整体运行具有高经济性。

3、主通道和旁路均带有止回阀的作用。

4、三通T型结构，适宜于再循环管线。

5、旁路不需要连续的流量，减少耗能。

6、多功能集于一体，减少设计工作量。

7、在前期产品采购、安装调试、以及后期的维护方面，具有显著的成本优势，减少安装和维护成本，总体费用比传统的控制阀系统低。

8、降低故障发生的可能性，将高速流体造成故障的可能性减到最小，没有气蚀问题和电气接线费用。

9、低流量工况下仍然可以保证泵的稳定工作。

10、泵的保护仅仅只需一个阀，不需要其他额外的组件，因不受故障影响，主通道与旁路成为一个整体，容易维护。

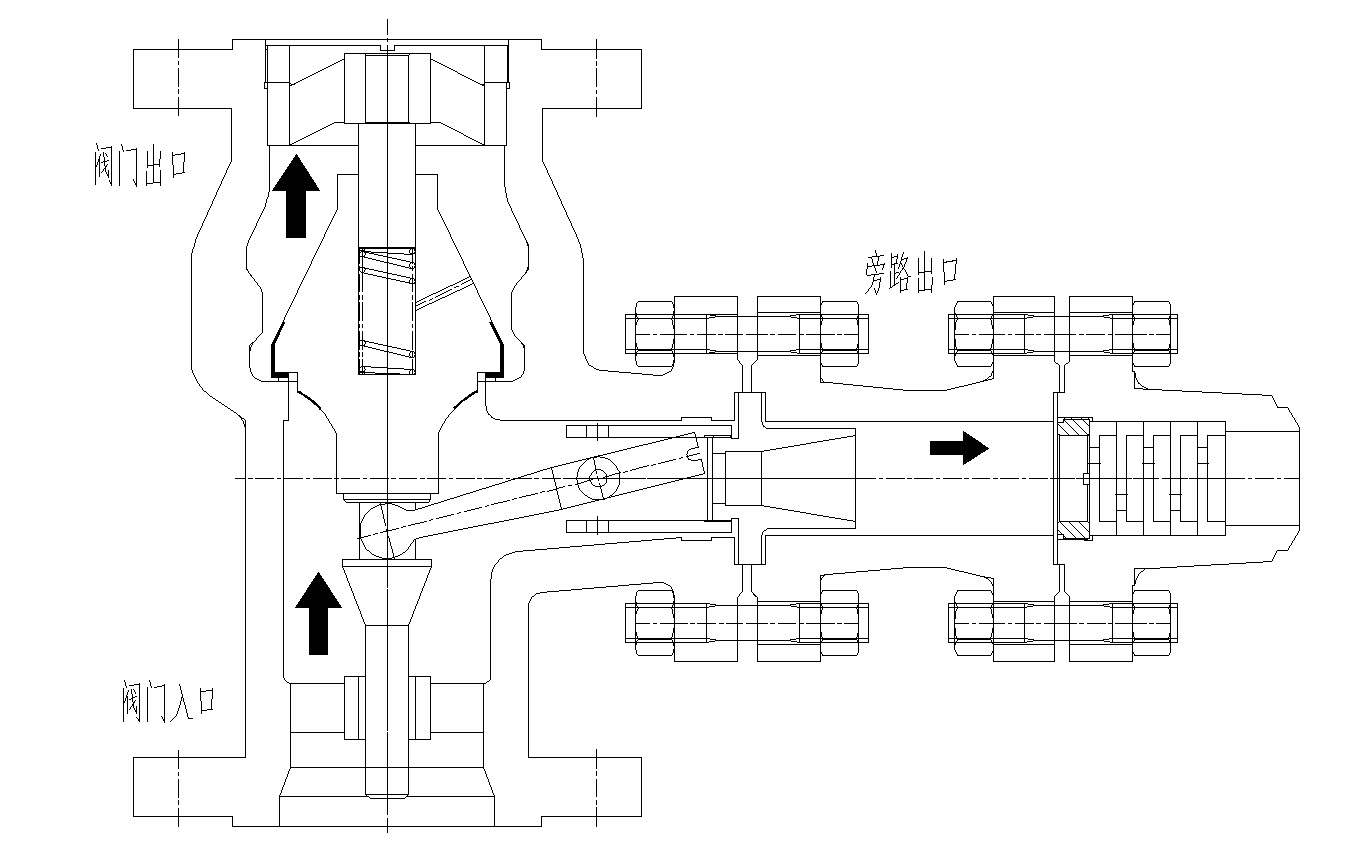

四、 自动再循环阀的杠杆原理

当主阀瓣打开时，阀瓣带动杠杆动作，杠杆力使旁路关闭。当主管道的流量减小，打不开主阀瓣时，主阀瓣会回到密封位置，使主通道关闭，阀瓣再一次带动杠杆动作，旁路打开，水从旁路流向储水罐，储水罐在压力的作用下，水流到泵的进口，进行再循环动作，起到保护泵的作用。

五、 设计规范

1. 设计与制造标准：ASME B16.34  JB/T3595  GB/T12235;

2. 结构长度标准：ASME B16.10  GB/T12221或按用户要求。

3. 法兰端标准：ASME B16.5  GB/T9112  JB/T79 GB/T20592或按用户提供。

4. 试验与检验标准：API598 JB/T3595  JB/T9092

5. 压力温度等级：ASME B16.34  JB/T3595 GB/T12224

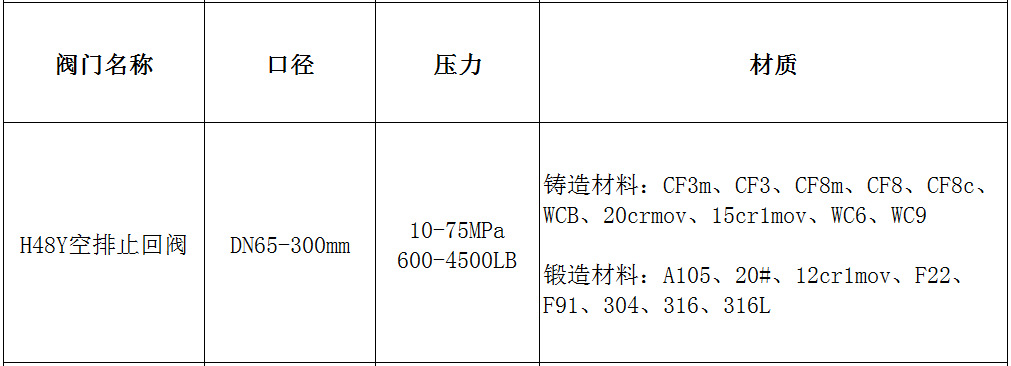

以上为压力和口径尺寸，压力和口径的尺寸按照标准设计或按用户要求

锻造、铸造材料可按用户需要提供，阀体和内件材料的选择按照压力和温度的使用条件确定。

六、安装

   自动再循环阀安装在泵的出口，应尽可能的安装在被保护的离心泵附近，泵的出口与阀的入口之间的距离，应不超过1.5米，以防止由液体的脉动引起的低频水击。流通方向由下至上。（优先考虑垂直安装，也可水平安装）

七、维护、保养和使用注意事项

1、阀门应存放在干燥、通风的室内，阀门两端应堵塞。

2、长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防止密封面的损坏。

3、安装前应仔细核对阀门标志是否与使用要求相符。

4、安装前应检查阀门内腔和密封面，如有污垢，应使用清洁布擦拭干净。

5、阀门使用后应定期检查，检查主管道密封面以及旁通密封面。若损坏失效，应及时修理或更换。

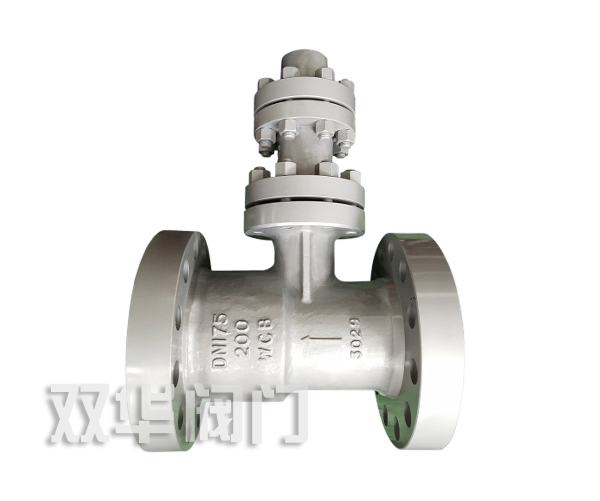

八、主要外形结构
