H61Y升降式止回阀

H61Y升降式止回阀


阀门名称:升降式止回阀

一、用途及性能规范

    止回阀的作用是只允许介质向一个方向流动,而且阻止反向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重使阀瓣作用于阀座密封面,从而切断介质流动,达到密封效果。

    升降式止回阀的阀瓣位于阀体上阀座密封面上。此阀门除了阀瓣可以自由地升降之外,其余部分如同截止阀一样,流体压力使阀瓣从阀座密封面上抬起,介质回流导致阀瓣回落到阀座上,并切断介质流动。根据使用条件,阀瓣可以是全金属结构,也可以是在阀瓣架上镶嵌橡胶垫或橡胶环的形式。像截止阀一样,流体通过升降式止回阀的通道也是狭窄的,因此通过升降式止回阀的压力比旋启式止回阀大些,而且旋启式止回阀的流量受到的限制很少。

二、优点

  1、自紧密封:压力越高,密封性能越好。

  2、高温耐压部位选用耐热合金钢制造,高温性能好。

  3、阀瓣、阀座密封面用合金钢或钴基硬质合金堆焊而成,耐磨、耐高温、耐腐蚀、康擦伤性能好,使用寿命长。

  4、阀瓣在阀体中能上下移动,介质倒流时,借介质压力自动及阀瓣自重将阀瓣关闭。

三、设计规范

设计与制造GB/T12236ASMEB16.34

结构长度JB/T3595 GB/T15188 GB/T12221

接口连接尺寸JB/T3595 GB/T12224

检验与试验JB/T3595 MSS SP61

压力与温度基准JB/T3595 ANSI B16.34

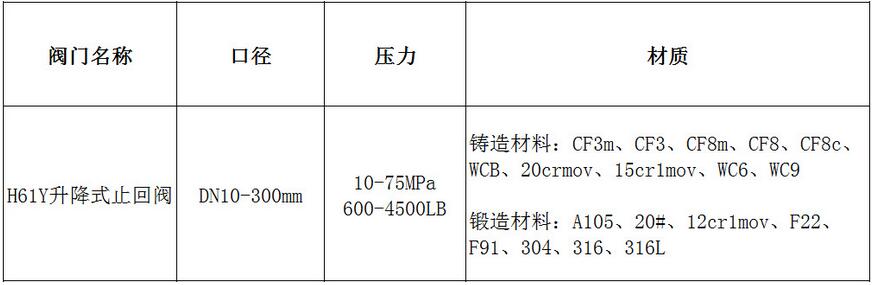

四、升降式止回阀主要压力等级


以上为压力和口径尺寸,压力和口径的尺寸按照标准设计或按用户要求

锻造、铸造材料可按用户需要提供,阀体和内件材料的选择按照压力和温度的使用条件确定



五、安装

    此系列阀门应垂直安装

六、维护、保养和使用注意事项

   1、阀门应存放在干燥、通风的室内,阀门两端应堵塞。

   2、长期存放的阀门应定期检查,清除污物。应特别注意密封面的清洁,防止密封面的损坏。

   3、安装前应仔细核对阀门标志是否与使用要求相符。

   4、安装前应检查阀门内腔和密封面,如有污垢,应使用清洁布擦拭干净。

   5、阀门使用后应定期检查,检查主管道密封面以及旁通密封面。若损坏失效,应及时修理或更换。

   6、安装止回阀时,应特别注意介质流动方向,应使介质正常流动方向与阀体上指示的箭头方向相一致,否则就会截断介质的正常流动。

   7、直通升降式止回阀应安装于水平管路上,立式升降式止回阀和底阀一般安装在垂直管路上,并且介质自下而上流动。

   8、止回阀关闭时,会在管路中产生水锤压力,严重时会导致阀门、管路或设备的损坏,尤其对于大口管路或高压管路,故应引起止回阀选用者的高度注意。
